平面坡口激光切割解决方案

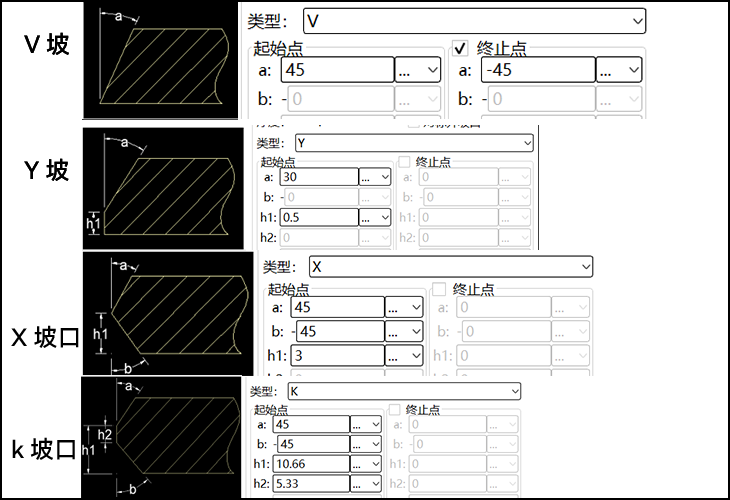

支撑V坡、K坡、X坡和Y坡切割。

V坡：α为坡口角度，支持渐变坡口，范围：-45度到45；

Y坡：α为坡口角度，h1为垂直高度；工序分为两刀：一次垂直切割和一次V型坡口切割组合成的Y型坡口切割；

X坡口：h1下斜边高度，工序包含两次切割，即一次V坡切割；（坡口角度a）和一次V坡切割（坡口角度b）组成的X坡切割；

k坡口：h1下斜边高度+垂直高度，h2垂直高度；工序包含三次切割，即一次V坡切割（坡口角度a）、一次V坡切割（坡口角度b）和一次垂直切割组成K坡切割。

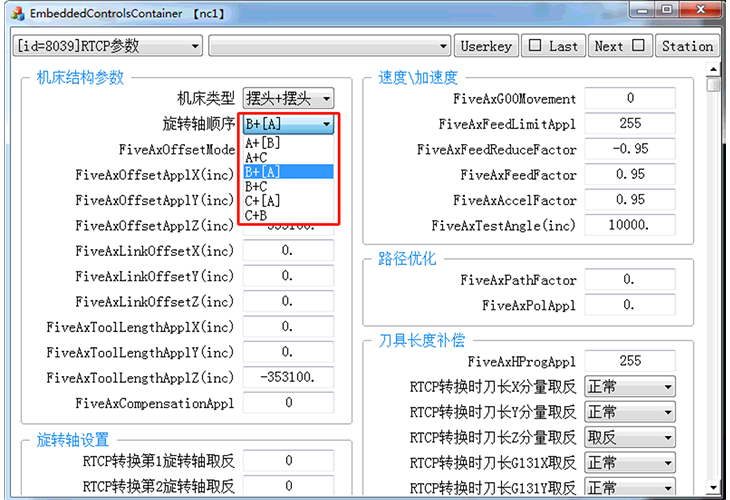

支持 AB、AC、 等多种摆头构型，适应不同机床结构与工艺习惯;

采用 真五轴RTCP（旋转工具中心点）功能，实现刀尖点跟随与姿态联动编程，简化复杂曲面坡口的程序编制;

摆头结构模块化设计，便于维护与升级。

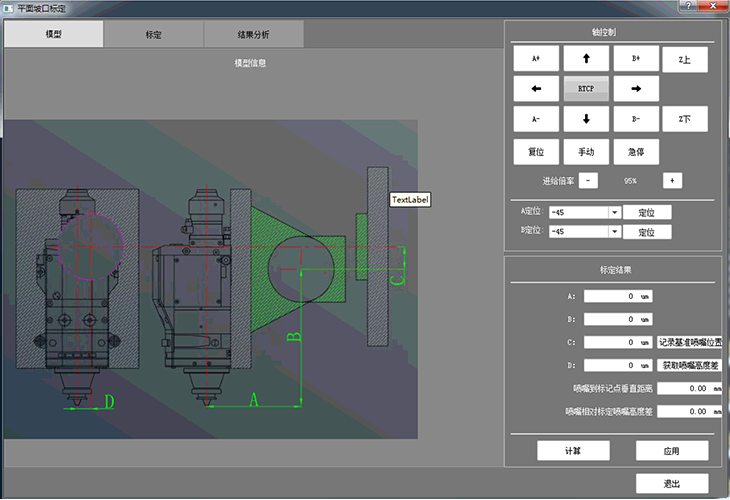

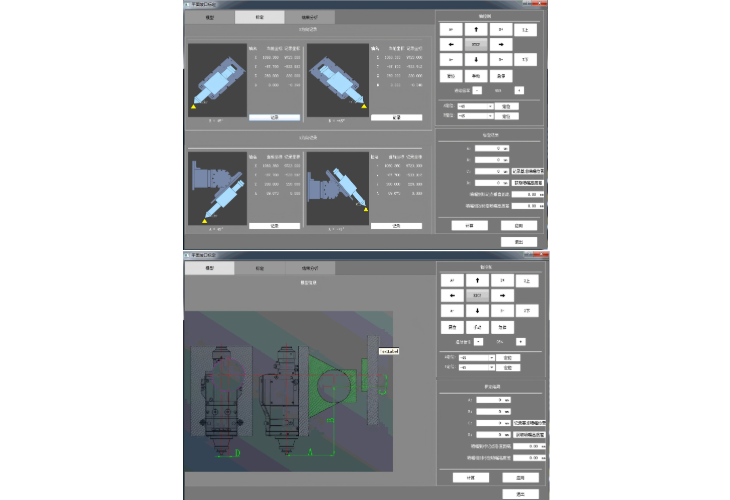

集成自动摆长测量功能，可快速精准测定切割头实际长度，确保坡口角度与位置精度;

测量过程自动化，无需人工干预，大幅减少调试时间，提升设备利用率。

可补偿摆头主动轴（如BA结构中的B轴）与第二轴（A轴）之间的非正交角度补偿，消除机械偏差对加工精度的影响；

支持切割头安装垂直度补偿，确保光束与板材法向对齐，保障切口质量。

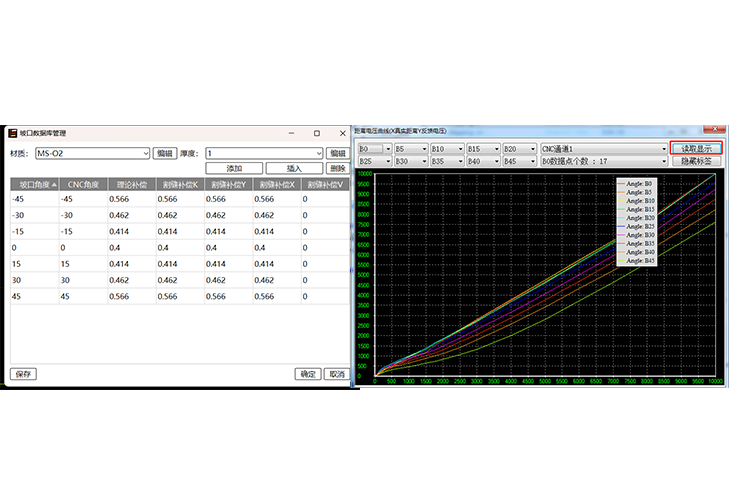

1.针对不同板厚、坡口角度、切割速度等工艺参数，系统内置智能补偿算法；

2.补偿内容涵盖：

（1）角度补偿：动态调整切割头姿态，保证坡口角度一致性；

（2）割缝补偿：根据实际切割宽度自动调整轨迹，保证工件尺寸精度；

（3）速度补偿：在不同坡口段自适应调整切割速度，保证切割面质量；

3.支持根据实测加工数据动态添加或插入补偿值，实现工艺持续优化；

4.喷嘴多角度随动高度补偿从0度到45度（对应切割头与板面的角度为90度到45度）进行随动距离-电压的标定，切割中根据坡口的角度进行实时补偿。
